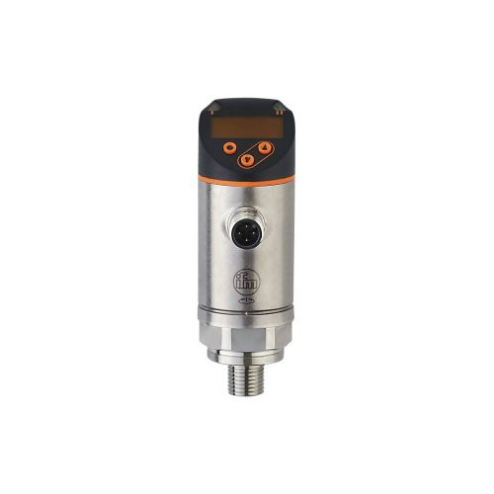

PN2693

Yazdır
PN2693
Açıklama
Uygulama
Ölçme elemanı seramik-kapasitif basınç ölçüm hücresi
Uygulama endüstriyel uygulamalar için
Ortam Sıvılar ve gazlar
Ortam sıcaklığı [°C] -25...80
Basınç değeri
2175 psi 150 bar 15 MPa
Patlama basıncı
5075 psi 350 bar 35 MPa
Vakum dayanımı [mbar] -1000
Basınç tipi bağıl basınç
MAWP (CRN ye uygun uygulamalar için)
1015 psi 70 bar 7 MPa
Elektriksel özellikleri
Çalışma gerilimi [V] 18...30 DC; (EN 50178'e göre SELV / PELV)
Akım tüketimi [mA] < 35
Min. İzolasyon direnci [MΩ] 100; (500 V DC)
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi [s] 0,3
Dahili hata izleme (Watchdog) evet
Çıkışlar
Toplam çıkış sayısı 2
Çıkış sinyali anahtarlama sinyali; analog sinyal; IO-Link; (yapılandırılabilir)
Dijital çıktıların sayısı 2
Çıkış fonksiyonu Normalde açık / kapalı; (parametrelenebilir)
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] 2
Yük akımı (Sürekli) DC [mA] 250
Anahtarlama frekansı DC [Hz] < 500
Analog çıkışların sayısı 1
Analog akım çıkışı [mA] 4...20; (ölçeklendirilebilir 1:5)
Maks. Yük [Ω] 500
Analog voltaj çıkışı [V] 0...10; (ölçeklendirilebilir 1:5)
Min. yük direnci [Ω] 2000
Elektriksel yapı PNP/NPN
Kısa devre koruması evet
Kısa devre korumasının cinsi çıkış tarama
Aşırı yük koruması evet
Ölçüm / ayar aralığı
Ölçme aralığı
-14,5...362,5 psi -1...25 bar -0,1...2,5 MPa
Anahtar açma noktası SP
-12...362,5 psi -0,85...25 bar -0,085...2,5 MPa
Anahtar kapama noktası rP
-13,5...361 psi -0,95...24,9 bar -0,095...2,49 MPa
Analog çıkış başlangıç nok.
-14,5...290 psi -1...20 bar -0,1...2 MPa
Analog çıkış üst değeri
58...362,5 psi 4...25 bar 0,4...2,5 MPa
Ayar adımları
0.5 psi 0.05 bar 0.005 MPa
Doğruluk / sapma
Anahtarlama noktasının doğruluğu [aralığın % si] < ± 0,4; (Turn down 1:1)
Tekrarlanabilirlik [aralığın % si] < ± 0,1; (sıcaklık dalgalanmaları < 10 K; Turn down 1:1)
Karakteristik sapma [aralığın % si] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = BFSL = En iyi düz çizgi (Minimum ayar) ; LS = limit değer ayarı)
Histerezis sapma [aralığın % si] < ± 0,1; (Turn down 1:1)
Uzun zaman kararlılık [aralığın % si] < ± 0,05; (Turn down 1:1; 6 ayda bir)
Sıcaklık katsayısı sıfır noktası [10 K başına sapma aralığının % si] 0,2; (-25...80 °C)
Sıcaklık katsayısı kayması [10 K başına sapma aralığının % si] 0,2; (-25...80 °C)
Tepki süresi
Cevap verme zamanı [ms] < 1,5
Ayarlanabilir zaman gecikmesi dS, dr [s] 0...50
Anahtarlama fonksiyonu için pikleri bastırma dAP [s] 0...4
Analog çıkış için dalgalanmaları bastırma dAA [s] 0...4
Maks. analog çıkışın cevap verme süresi [ms] 3
Yazılım / Programlama
Parametre ayar seçenekleri histerezis / pencere fonksiyonu; Normalde açık / kapalı; açmada / kapatmada gecikme; sönümleme; Gösterge ünitesi; akım/voltaj çıkışı
Arabirimler
Haberleşme arayüzü IO-Link
Aktarım türü COM2
IO-Link Revizyonu 1.1
SDCI standart IEC 61131-9
IO-Link cihaz ID 472 d / 00 01 d8 h
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mod evet
Gerekli ana bağlantı noktası türü A
İşlem verileri analog 1
İşlem verileri ikilik sistem (binary) 2
Min. işlem döngü süresi [ms] 2,3
Çalışma Koşulları
Çalışma sıcaklığı [°C] -25...80
Depolama sıcaklığı [°C] -40...100
Koruma IP 65; IP 67
Testler / Onaylar
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Şok dayanımı
DIN EN 60068-2-27 50 g (11 ms)
Titreşim dayanımı
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [yıl] 138
UL onay numarası J012
Basınçlı ekipman direktifi Güvenilir Mühendislik Uygulamaları; grup 2 akışkanlar için kullanılabilir; istek üzerine grup 1 sıvılar
Mekanik özellikleri
Ağırlık [g] 243,8
Malzemeler paslanmaz çelik (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Malzeme (ıslak parçalar) paslanmaz çelik (1.4404 / 316L); Al2O3 (%96 Seramik); FKM
Min. basınç dalgalanması 100 Milyon
Sıkıştırma torku [Nm] > 50; (Yağlama için, sızdırmazlık contası ve basınç değerine bağlıdır)
Proses bağlantısı dişli bağlantı 1/4 NPT dış dişli
Entegre sınırlayıcı parça hayır (sonradan takılabilir)
Gösterge / Kontroller
Gösterge
Gösterge ünitesi 3 x LED, yeşil (bar, psi, MPa)
Anahtarlama durumu 2 x LED, sarı
Ölçülmüş değerler sayısal gösterge, kırmızı/yeşil 4-haneli
Açıklamalar
Paket miktarı 1 adet
Elektriksel bağlantı
Bağlantı Soketli: 1 x M12; Kontaklar: altın kaplamalı
